Rohmagnete aus Hartferrit (HF), rund

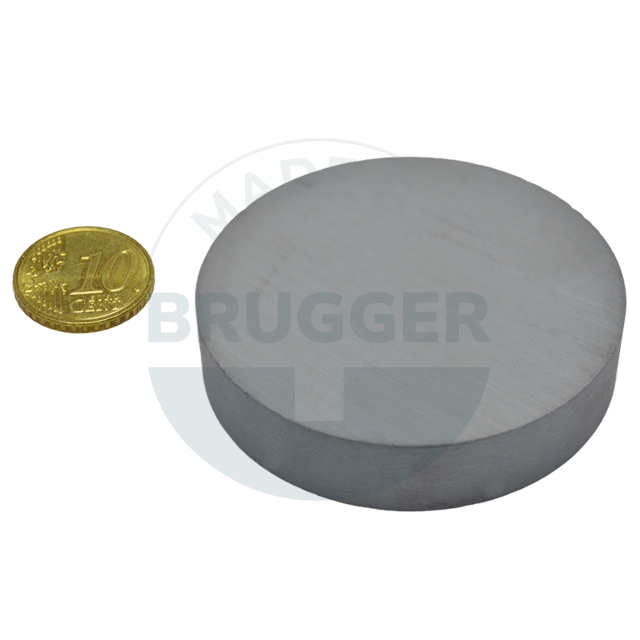

Scheibenmagnet aus Hartferrit

technische Zeichnung Scheibenmagnet | © Brugger GmbH
technische Zeichnung Scheibenmagnet | © Brugger GmbH

PRODUKTHINWEIS:
Zur Herstellung von HF Magneten sind oft Werkzeuge notwendig. Daher ist nicht jede gewünschte Abmessung möglich. Einfache Formen und Kleinmengen können ggf. aus Blöcken oder Stangen geschnitten werden. Die Oberfläche ist blank aber nicht staubfrei. Die Temperaturangabe bezieht sich auf die maximale Einsatztemperatur des Werkstoffs. Durch die
Geometrie kann die Beständigkeit aber reduziert sein.

Alternativ zum Standard bieten wir auch individuelle Lösungen an:
» kundenspezifische Abmessungen
» geänderte Magnetisierungsrichtung
» andere Magnetsierungsarten
» weitere Qualitäten

Datenblatt
ArtikelnummerQualitätD mmH mmHaftkraft* NGewicht gTemperatur °CMagnetisierung

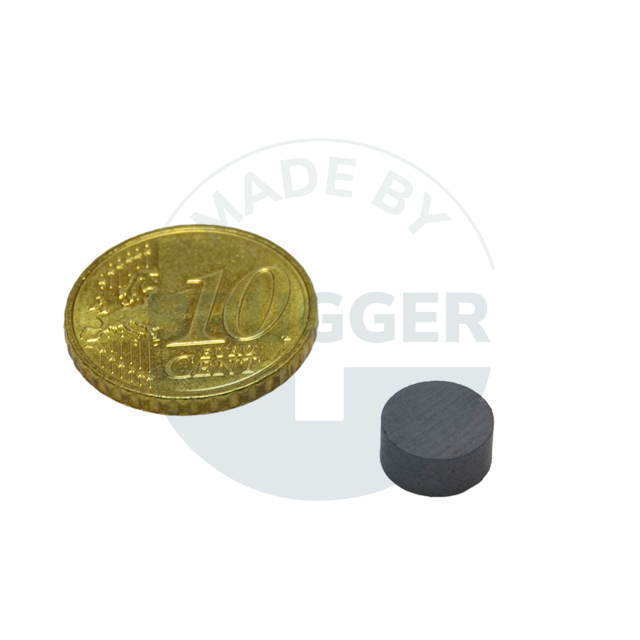

MFASm8x4HF26/228 0/+0.54 ±0.11,70,9250axial
Artikelnummer: MFASm8x4
Qualität: HF26/22
D mm: 8 0/+0.5
H mm: 4 ±0.1
Haftkraft* N: 1,7
Gewicht g: 0,9
Temperatur °C: 250
Magnetisierung: axial
MFASm8x5mKHLHF28/168 ±0.25 0/+0.31,51,22502-polig

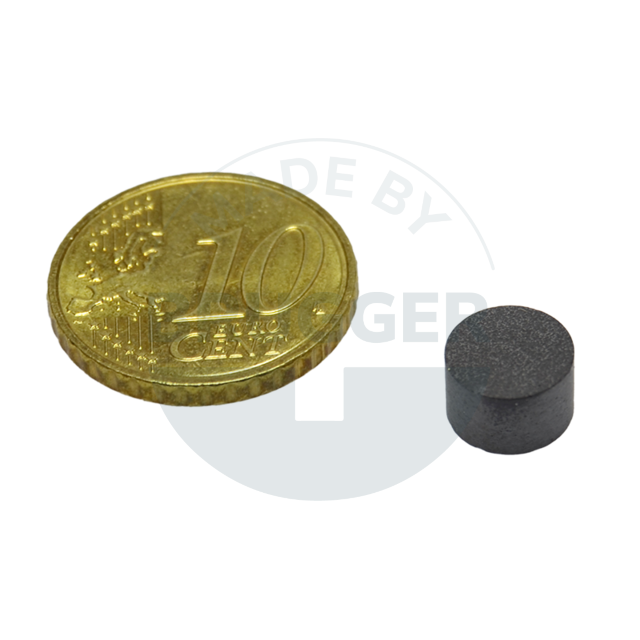

Artikelnummer: MFASm8x5mKHL
Qualität: HF28/16
D mm: 8 ±0.2
H mm: 5 0/+0.3
Haftkraft* N: 1,5
Gewicht g: 1,2
Temperatur °C: 250
Magnetisierung: 2-polig

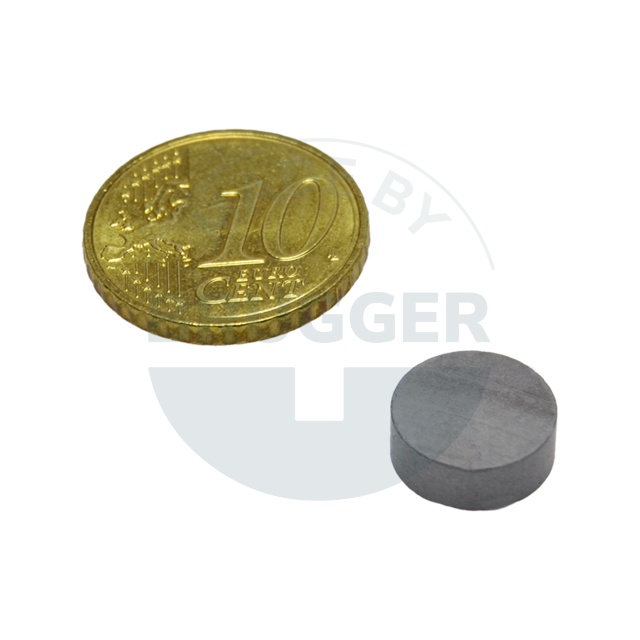

MFASm10.7x4HF26/2210.7 0/+0.34 ±0.12,51,9250axial
Artikelnummer: MFASm10.7x4
Qualität: HF26/22
D mm: 10.7 0/+0.3
H mm: 4 ±0.1
Haftkraft* N: 2,5
Gewicht g: 1,9
Temperatur °C: 250
Magnetisierung: axial
MFASm12x4mKMPLHF28/1612 -0.4/+0.14 -0.2/+0.1322502-polig

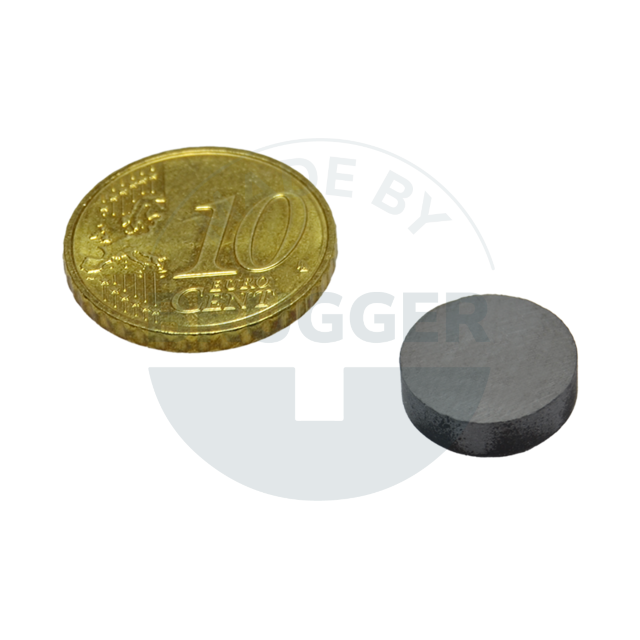

Artikelnummer: MFASm12x4mKMPL
Qualität: HF28/16
D mm: 12 -0.4/+0.1
H mm: 4 -0.2/+0.1
Haftkraft* N: 3
Gewicht g: 2
Temperatur °C: 250
Magnetisierung: 2-polig
MFASm13.6x3.9HF26/2213.6 ±0.33,9 ±0.13,52,7250axial

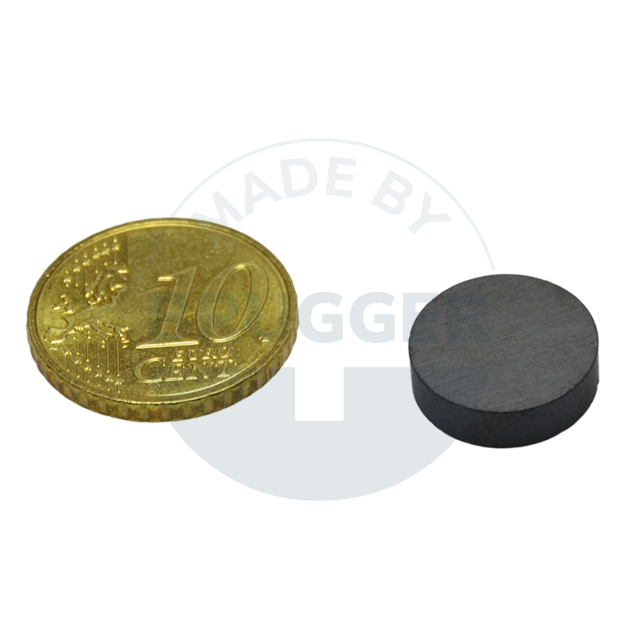

Artikelnummer: MFASm13.6x3.9
Qualität: HF26/22
D mm: 13.6 ±0.3
H mm: 3,9 ±0.1
Haftkraft* N: 3,5
Gewicht g: 2,7
Temperatur °C: 250
Magnetisierung: axial

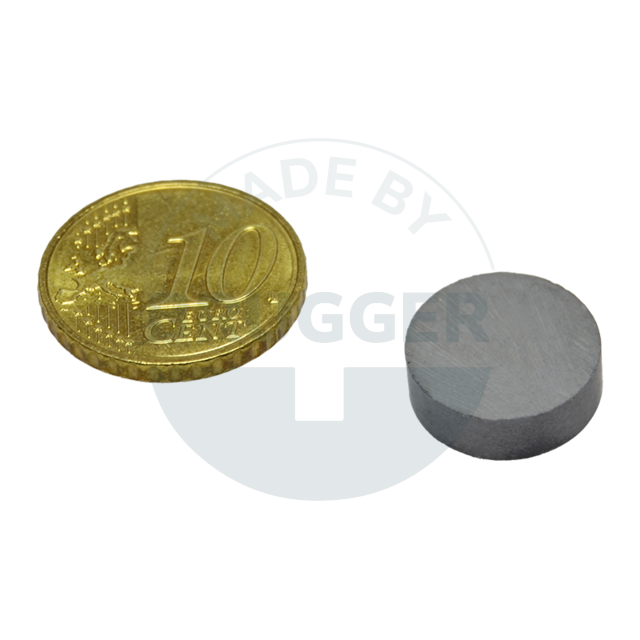

MFASm14x5mKMPLHF28/1614 -0.3/05 ±0.343,7250streifenförmig
Artikelnummer: MFASm14x5mKMPL
Qualität: HF28/16
D mm: 14 -0.3/0
H mm: 5 ±0.3
Haftkraft* N: 4
Gewicht g: 3,7
Temperatur °C: 250
Magnetisierung: streifenförmig

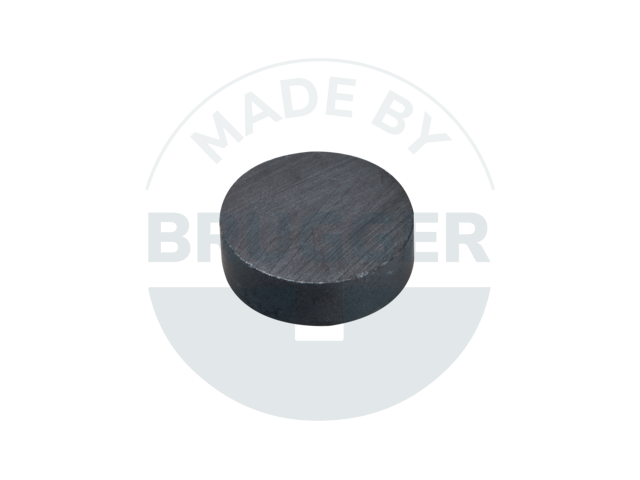

MFASm17.2x5.3HF26/2217.2 ±0.35,3 ±0.145,9250axial

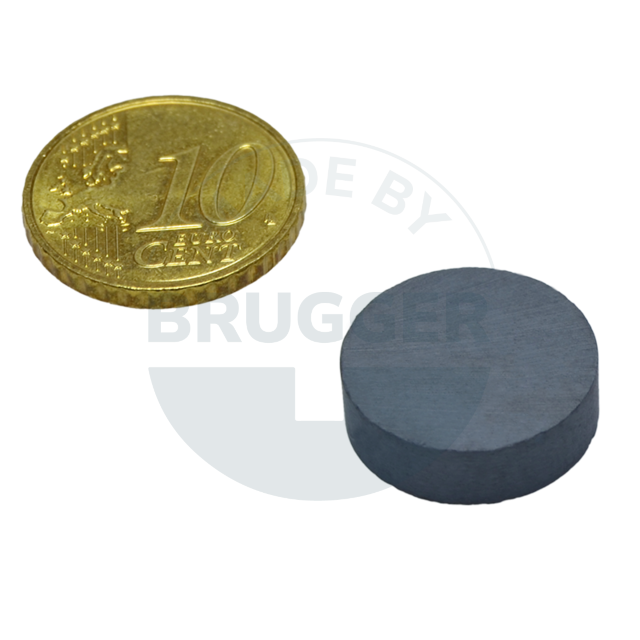

Artikelnummer: MFASm17.2x5.3
Qualität: HF26/22
D mm: 17.2 ±0.3
H mm: 5,3 ±0.1
Haftkraft* N: 4
Gewicht g: 5,9
Temperatur °C: 250
Magnetisierung: axial
RM019HFSb99rh00HF26/2219.8 -0.4/010 ±0.1914,5250axial

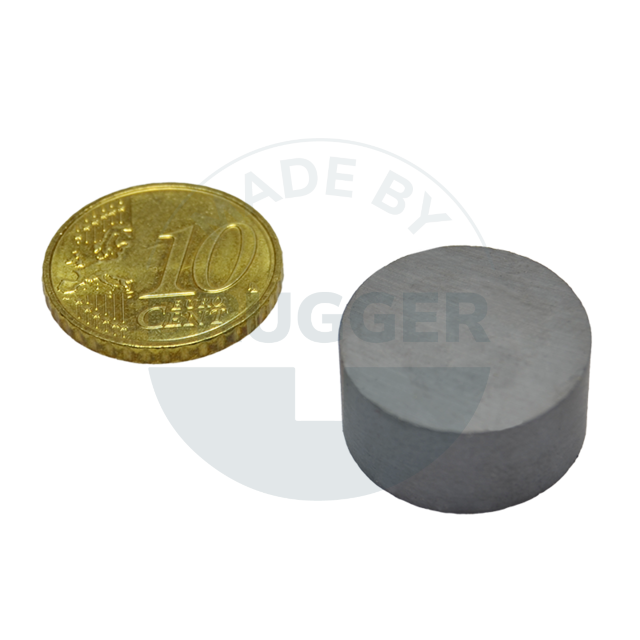

Artikelnummer: RM019HFSb99rh00
Qualität: HF26/22
D mm: 19.8 -0.4/0
H mm: 10 ±0.1
Haftkraft* N: 9
Gewicht g: 14,5
Temperatur °C: 250
Magnetisierung: axial
MFASm20x5mKMPLHF28/1620 -0.4/05 0/+0.36,57,8250streifenförmig

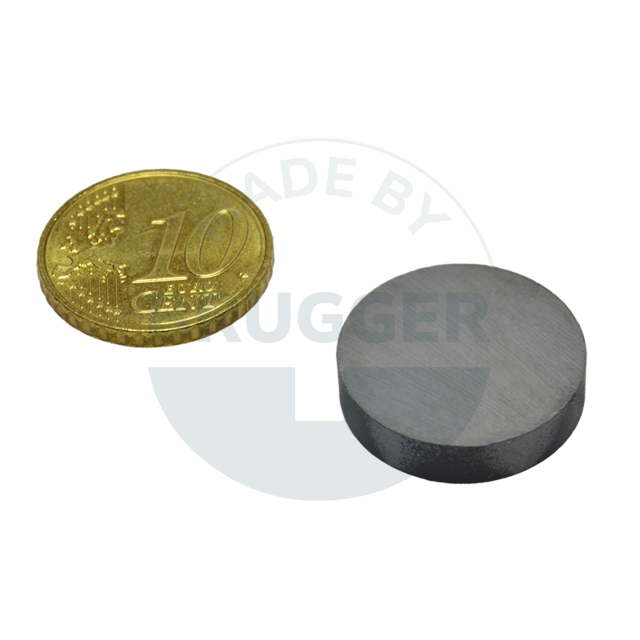

Artikelnummer: MFASm20x5mKMPL
Qualität: HF28/16
D mm: 20 -0.4/0
H mm: 5 0/+0.3
Haftkraft* N: 6,5
Gewicht g: 7,8
Temperatur °C: 250
Magnetisierung: streifenförmig
MFASm20x6HF26/2220 ±0.46 ±0.169250axial

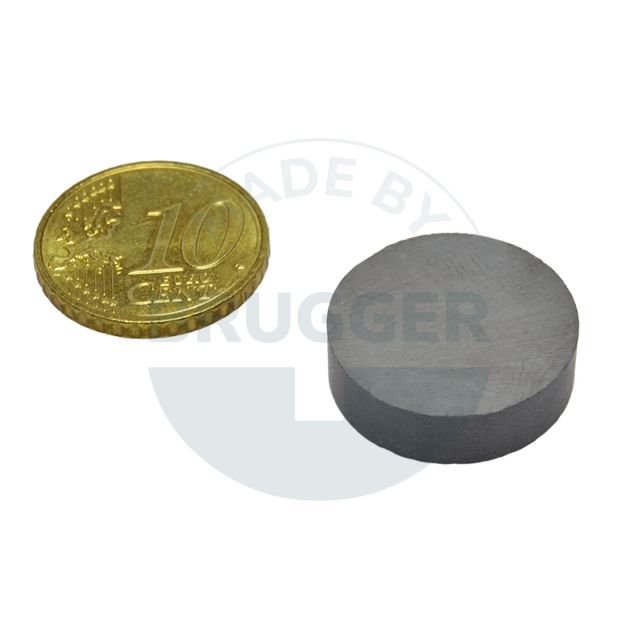

Artikelnummer: MFASm20x6
Qualität: HF26/22
D mm: 20 ±0.4
H mm: 6 ±0.1
Haftkraft* N: 6
Gewicht g: 9
Temperatur °C: 250
Magnetisierung: axial
MFASm22x6HF26/2221.5 ±0.36 ±0.17,510,5250axial

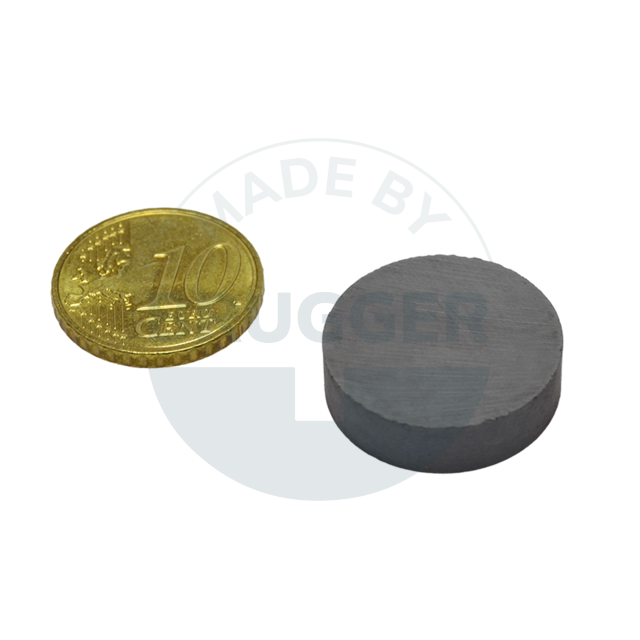

Artikelnummer: MFASm22x6
Qualität: HF26/22
D mm: 21.5 ±0.3
H mm: 6 ±0.1
Haftkraft* N: 7,5
Gewicht g: 10,5
Temperatur °C: 250
Magnetisierung: axial

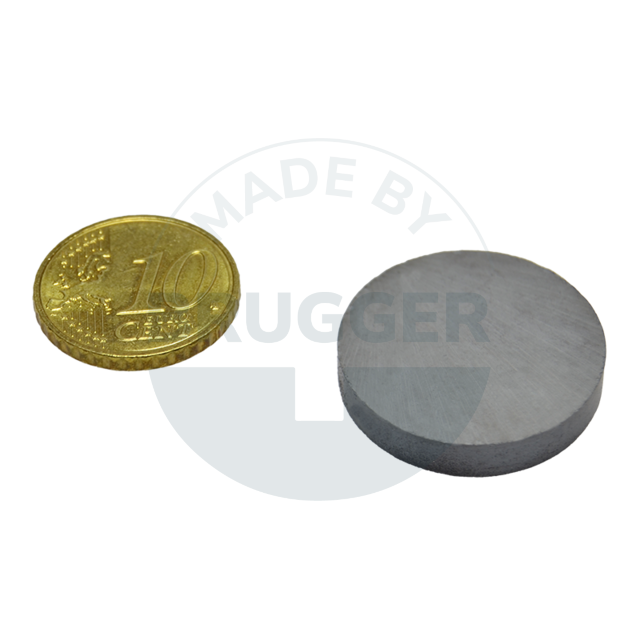

MFASm25x5mKMPLHF28/1625 -0.4/05 0/+0.31011,8250streifenförmig
Artikelnummer: MFASm25x5mKMPL
Qualität: HF28/16
D mm: 25 -0.4/0
H mm: 5 0/+0.3
Haftkraft* N: 10
Gewicht g: 11,8
Temperatur °C: 250
Magnetisierung: streifenförmig

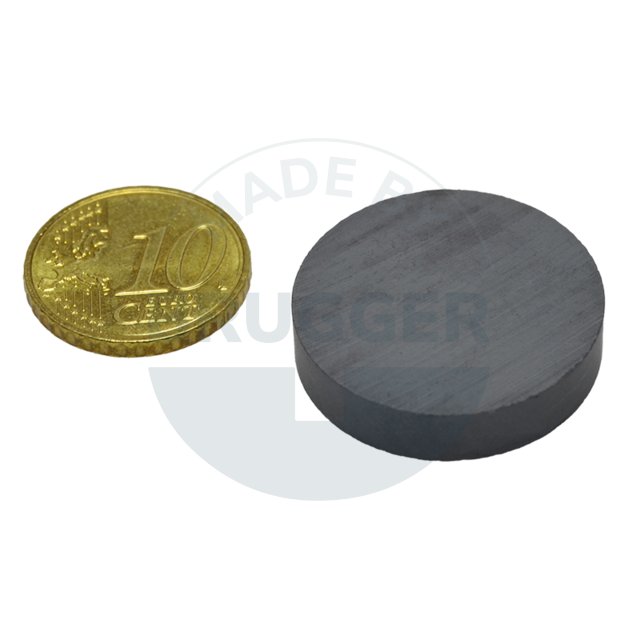

MFASm28x6HF26/2228 ±0.56 ±0.11017,9250axial
Artikelnummer: MFASm28x6
Qualität: HF26/22
D mm: 28 ±0.5
H mm: 6 ±0.1
Haftkraft* N: 10
Gewicht g: 17,9
Temperatur °C: 250
Magnetisierung: axial

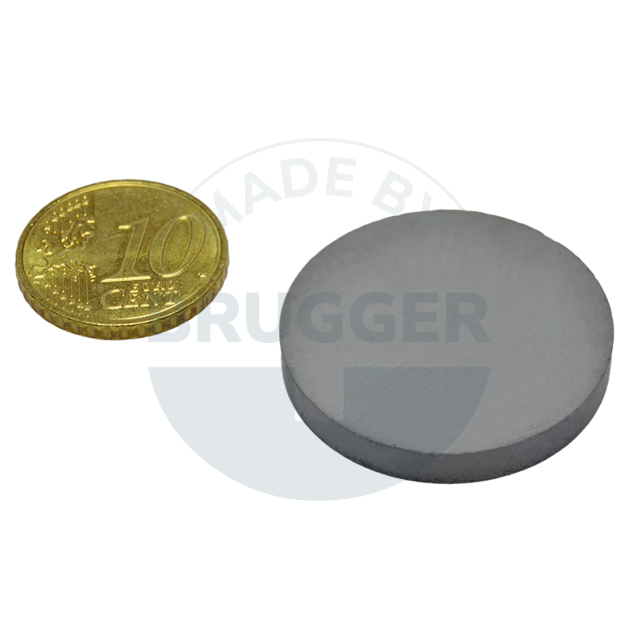

MFASm30x5mKMPLHF28/1630 -0.5/+0.25 ±0.21216,9250streifenförmig
Artikelnummer: MFASm30x5mKMPL
Qualität: HF28/16
D mm: 30 -0.5/+0.2
H mm: 5 ±0.2
Haftkraft* N: 12
Gewicht g: 16,9
Temperatur °C: 250
Magnetisierung: streifenförmig
MFASm30x6HF26/2230.5 ±0.56 ±0.11120,7250axial

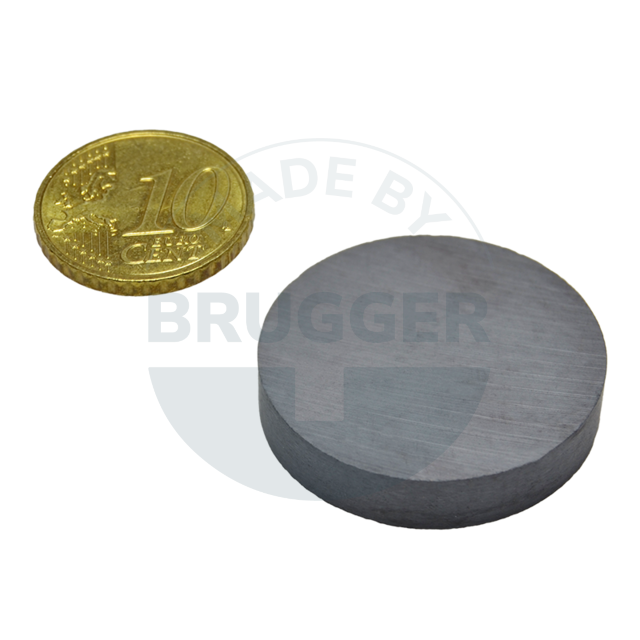

Artikelnummer: MFASm30x6
Qualität: HF26/22
D mm: 30.5 ±0.5
H mm: 6 ±0.1
Haftkraft* N: 11
Gewicht g: 20,7
Temperatur °C: 250
Magnetisierung: axial
MFASm30x10.3HF24/2330.2 -0.8/010,3 ±0.11635,7250axial

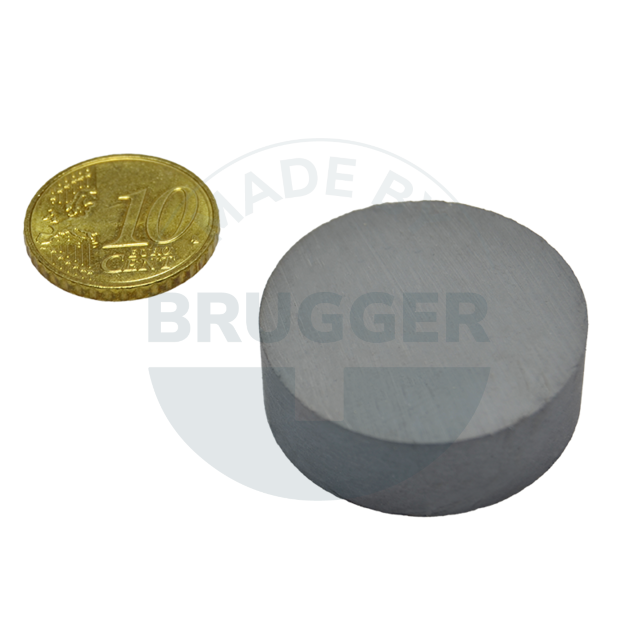

Artikelnummer: MFASm30x10.3
Qualität: HF24/23
D mm: 30.2 -0.8/0
H mm: 10,3 ±0.1
Haftkraft* N: 16
Gewicht g: 35,7
Temperatur °C: 250
Magnetisierung: axial
MFASm36x6.5HF26/2236 ±0.16,5 ±0.11531,4250axial

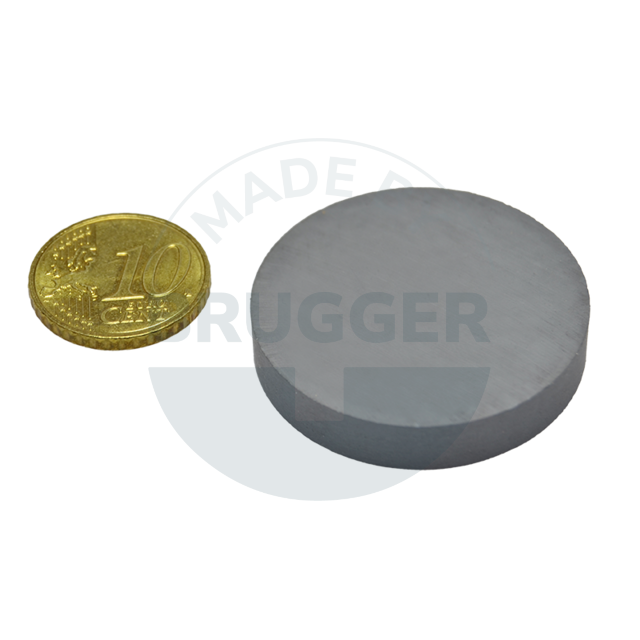

Artikelnummer: MFASm36x6.5
Qualität: HF26/22
D mm: 36 ±0.1
H mm: 6,5 ±0.1
Haftkraft* N: 15
Gewicht g: 31,4
Temperatur °C: 250
Magnetisierung: axial
MFASm40x7HF28/1640 ±0.87 ±0.11943250axial

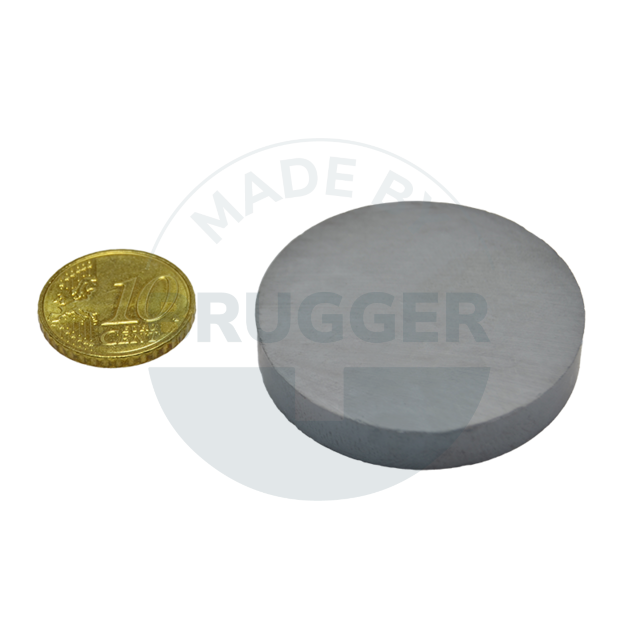

Artikelnummer: MFASm40x7
Qualität: HF28/16
D mm: 40 ±0.8
H mm: 7 ±0.1
Haftkraft* N: 19
Gewicht g: 43
Temperatur °C: 250
Magnetisierung: axial

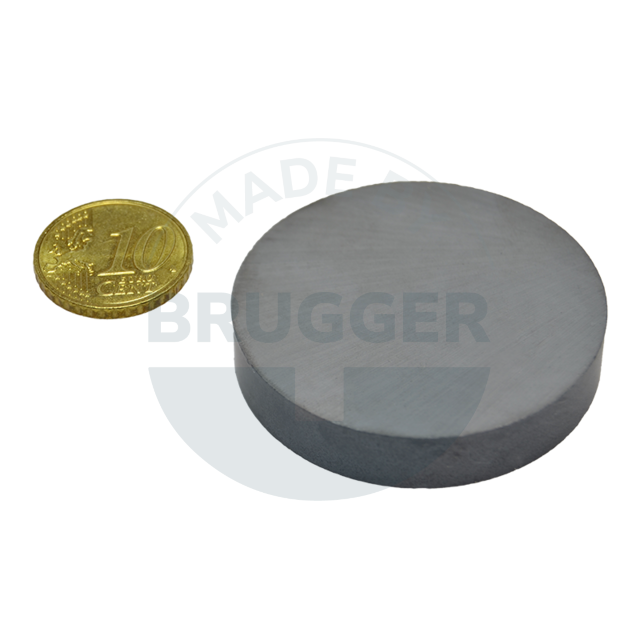

MFASm45x8.5HF26/2244.6 -0.9/08,5 ±0.12266,1250axial
Artikelnummer: MFASm45x8.5
Qualität: HF26/22
D mm: 44.6 -0.9/0
H mm: 8,5 ±0.1
Haftkraft* N: 22
Gewicht g: 66,1
Temperatur °C: 250
Magnetisierung: axial
MFASm51x8.4HF26/2251 ±18,4 ±0.12484,6250axial

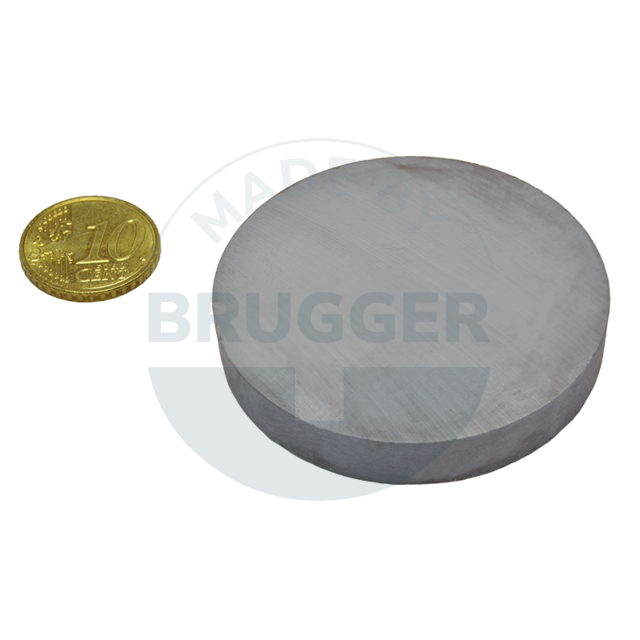

Artikelnummer: MFASm51x8.4
Qualität: HF26/22
D mm: 51 ±1
H mm: 8,4 ±0.1
Haftkraft* N: 24
Gewicht g: 84,6
Temperatur °C: 250
Magnetisierung: axial
MFASm56x12HF28/1656 ±1.212 ±0.129145,5250axial
Artikelnummer: MFASm56x12
Qualität: HF28/16
D mm: 56 ±1.2
H mm: 12 ±0.1
Haftkraft* N: 29
Gewicht g: 145,5
Temperatur °C: 250
Magnetisierung: axial
MFASm70x15HF26/2470 ±1.515 ±0.171273,8250axial

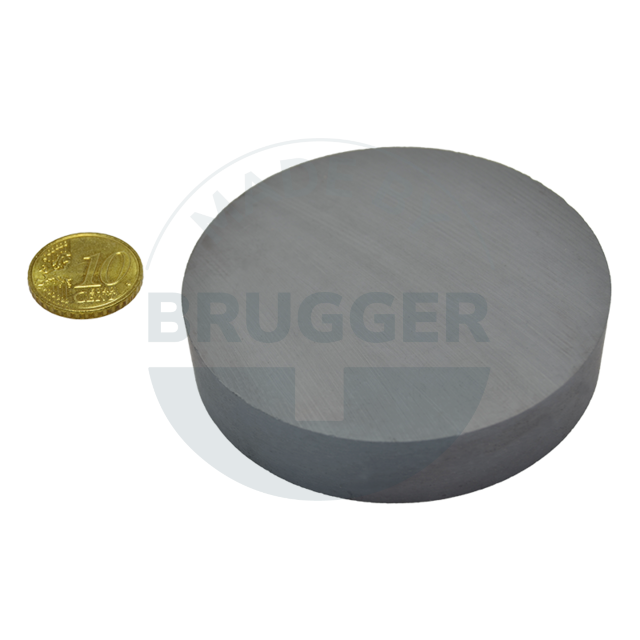

Artikelnummer: MFASm70x15
Qualität: HF26/24
D mm: 70 ±1.5
H mm: 15 ±0.1
Haftkraft* N: 71
Gewicht g: 273,8
Temperatur °C: 250
Magnetisierung: axial
RM072HFSb99rh00HF24/2372 ±0.28 ±0.130157,9250axial

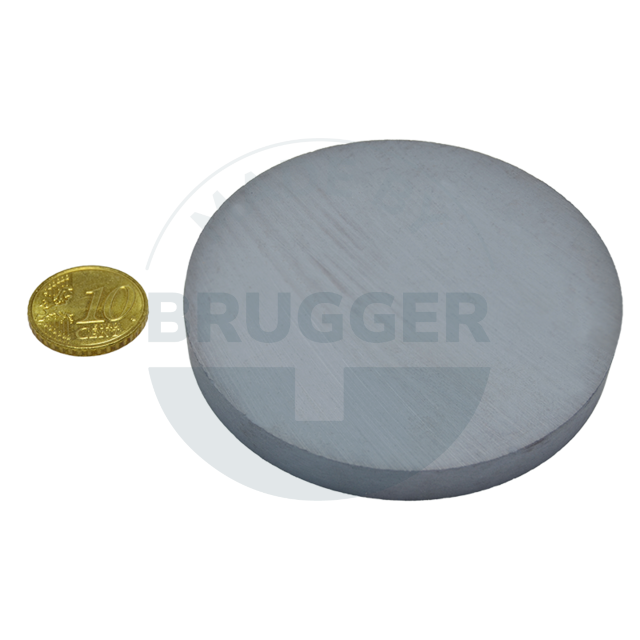

Artikelnummer: RM072HFSb99rh00
Qualität: HF24/23
D mm: 72 ±0.2
H mm: 8 ±0.1
Haftkraft* N: 30
Gewicht g: 157,9
Temperatur °C: 250
Magnetisierung: axial
MFASm87x18HF26/2287 ±1.518 ±0.185515,1250axial
Artikelnummer: MFASm87x18
Qualität: HF26/22
D mm: 87 ±1.5
H mm: 18 ±0.1
Haftkraft* N: 85
Gewicht g: 515,1
Temperatur °C: 250
Magnetisierung: axial
MFASm107x21HF28/26108 -1/021 ±0.1100940250axial

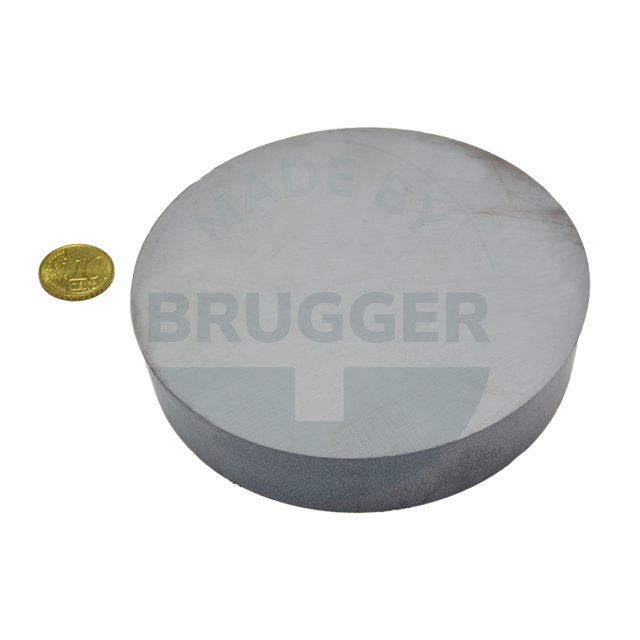

Artikelnummer: MFASm107x21
Qualität: HF28/26
D mm: 108 -1/0
H mm: 21 ±0.1
Haftkraft* N: 100
Gewicht g: 940
Temperatur °C: 250
Magnetisierung: axial
Durch die Höhe (H) magnetisiert. Bei zwei- und mehrpoliger Magnetisierung ist die Haftkraft auf der lackierten Haftfläche verstärkt. Auf der unlackierten Haftfläche hingegen ist die Haftkraft verringert.
* Die Kräfte sind bei Raumtemperatur an einer polierten Platte aus Stahl (S235JR nach DIN 10 025) mit einer Stärke von 10 mm bestimmt worden (1kg~10N). Eine Abweichung von bis zu -10% gegenüber dem angegebenen Wert ist in Ausnahmefällen möglich. Im Allgemeinen wird der Wert überschritten. Die Art der Anwendung (Einbausituation, Temperaturen, Gegenanker usw.) beeinflussen die Kräfte teilweise enorm. Die angegebenen Werte dienen der Orientierung. Lassen Sie sich von unseren Experten beraten.
